Tiempo Viaje
Visualización de Gráficas de Viajes
En este apartado se visualizan diferentes tipos de gráficas representando los tiempos del viaje.

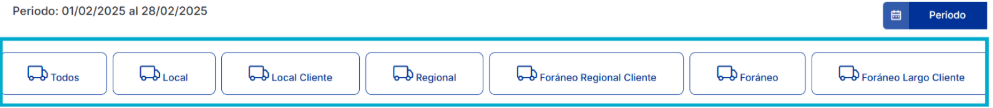

Al inicio del módulo se presentan botones para filtrar los datos de los viajes por tipo: Locales,
Regionales o Foráneos, entre otros. Un viaje solo aparecerá en este filtro si ya tiene asignado un tipo de viaje.
Tipos de Gráficas
Tiempo de Medias por Día
Esta gráfica se presenta en dos formatos, seleccionables mediante iconos.

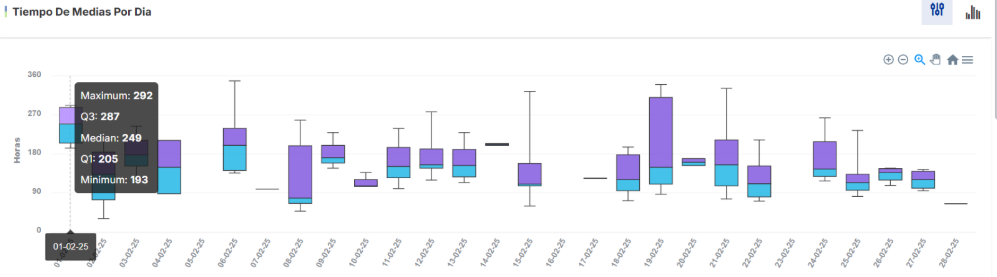

Box Plots – Diagrama de caja
El diagrama de caja muestra un resumen de cinco números:
- Maximum: Valor máximo en el conjunto de datos.
- Q1: Primer cuartil, mediana de la mitad inferior.
- Median: Mediana del conjunto de datos.
- Q3: Tercer cuartil, mediana de la mitad superior.
- Minimum: Valor mínimo en el conjunto de datos.
El valor medido es el tiempo que un viaje tarda en completarse, en horas.

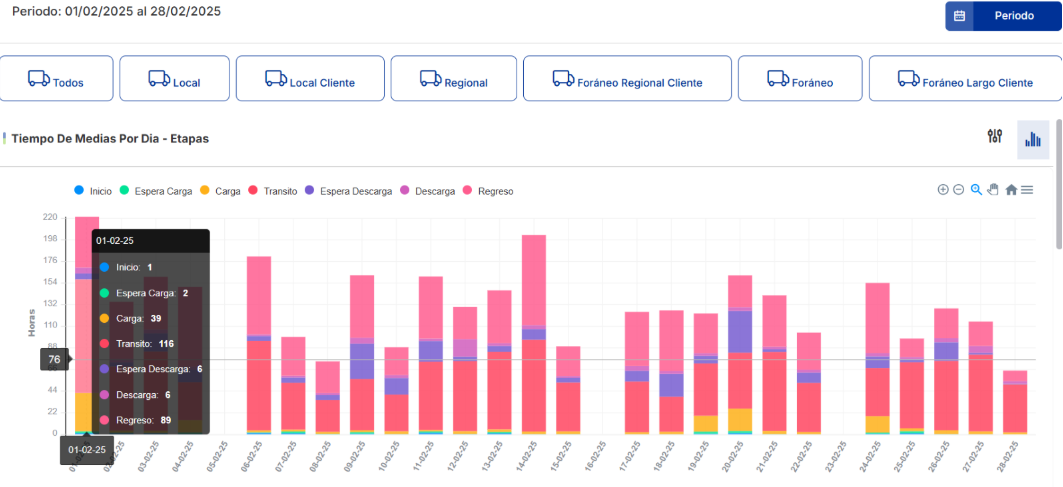

Barras
Las gráficas de barras muestran la media del tiempo por cada etapa del viaje, agrupada por día.
Tiempo de Medias por Semana
Las reglas aplicadas son las mismas, pero los datos se visualizan por semana.

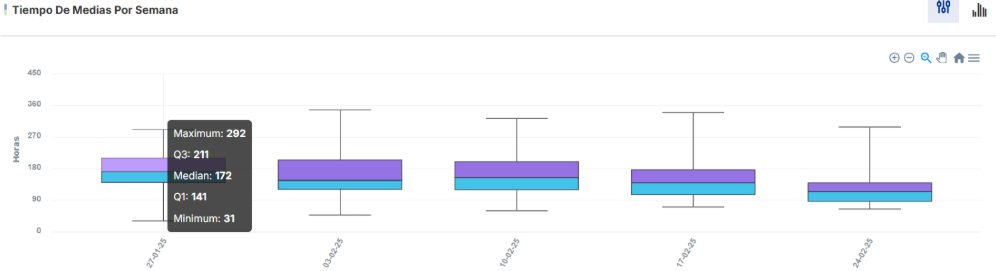

Box Plots - Diagrama de Caja

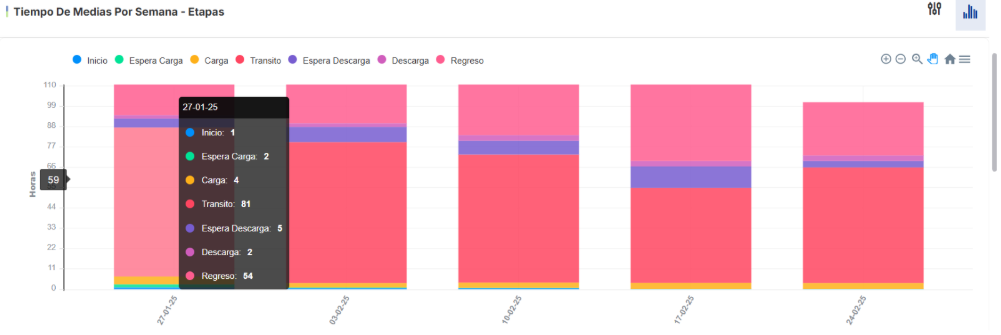

Barras

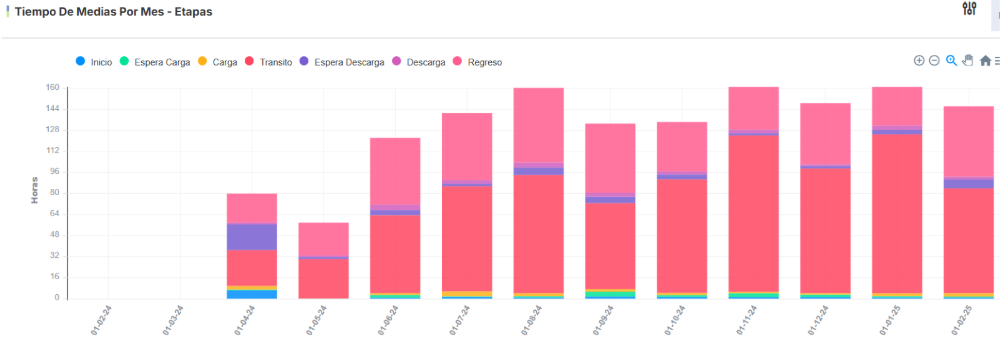

Tiempo de Medias por Mes
Las reglas son idénticas, pero los datos se presentan por mes.

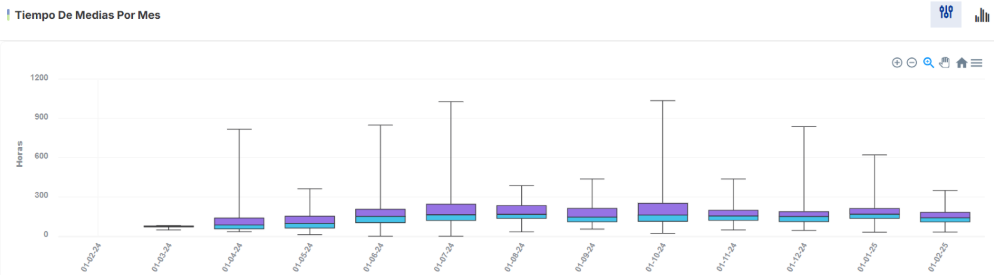

Box Plots - Diagrama de Caja
Barras

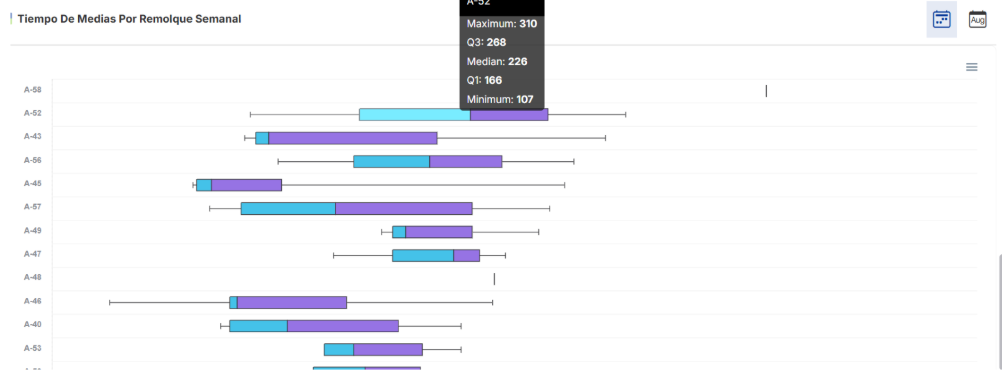

Tiempo de Medias Por Remolque Semanal
Esta sección solo presenta un gráfico de tipo Box Plots, mostrando el tiempo que cada remolque recorre por viaje.

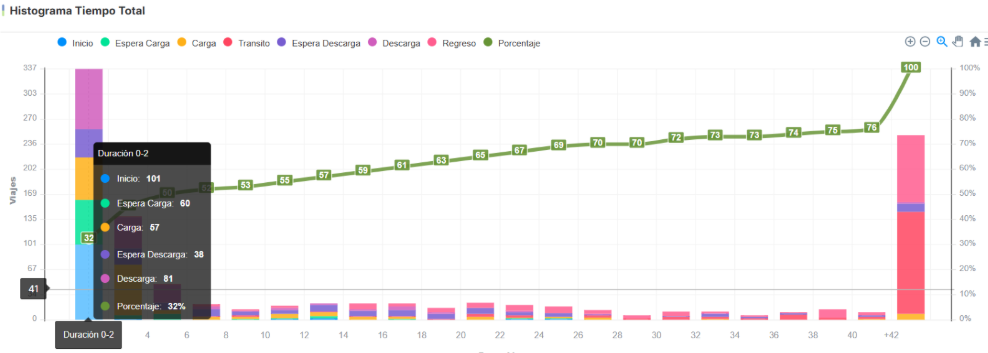

Histograma Tiempo Total
En este apartado nos encontramos con la representación de las horas sobre cada etapa por la que un viaje pasa,
la duración se divide de dos en dos llegando hasta un total de +42 horas en las que una etapa puede permanecer.
En la siguiente imagen se puede observar todas las etapas que solo duraron de 0 a 2 horas en la misma representando
un porcentaje de todos los viajes en el lapso indicado, que en este caso sería el 35% del total, en la siguiente barra
se muestran las etapas que un viaje duro de 2 a 4 horas la misma a diferencia de que el porcentaje se representa con
la suma de la anterior barra y del mismo, así sucesivamente en cada barra a continuación; Hasta llegar a la última
barra donde la suma de las anteriores debe dar el 100% indicando el total de los viajes.
